Корзины для кондиционеров

Наружный блок кондиционера – сложное устройство с внешними коммуникациями, которые не всегда выглядят эстетично. Особенно, если в проекте здания не учтено специального места для его размещения. Эту проблему решают корзины GRADAS для наружных блоков кондиционеров.

Широкие возможности декора экранов позволяют не только скрыть кондиционеры, но и лаконично вписать корзины в общую архитектурную концепцию. А удобная сборно-разборная конструкция корзины GRADAS обеспечивает свободный доступ для подвода коммуникаций при монтаже и облегчает последующее обслуживание.

Размерный ряд:

Корзины с настенным креплением
Тип корзины	Размер корзины, В х Ш х Г, мм	Максимальные размеры наружного блока, мм	Расчетная нагрузка на основание, кг	Расчетное вырывающее усилие на 1 анкер, кН*	Масса комплекта с креплением, кг
КК–1–НК	600 х 900 х 550	550 х 750 х 310	160	0,5	19
КК–2–НК	700 х 900 х 550	620 х 800 х 320	160	0,5	21
КК–3–НК	900 х 1200 х 600	840 х 960 х 420	200	1.1	33
КК–4–НК	1050 х 1300 х 650	1000 х 1000 х 440	200	1.7	39

Корзины с креплением в составе вентилируемого фасада
Тип корзины	Размер корзины, В х Ш х Г, мм	Максимальные размеры наружного блока, мм	Расчетная нагрузка на основание, кг	Расчетное вырывающее усилие на 1 анкер, кН*	Масса комплекта с креплением, кг
КК–1–ВФ	600 х 900 х 550	550 х 750 х 310	180	0,8	21
КК–2–ВФ	700 х 900 х 550	620 х 800 х 320	180	0,8	23
КК–3–ВФ	900 х 1200 х 600	840 х 960 х 420	210	1.5/2,2**	35
КК–4–ВФ	1050 х 1300 х 650	1000 х 1000 х 440	210	2,0/3.0**	41

Корзины с креплением в составе вентилируемого фасада
Тип корзины	Размер корзины, В х Ш х Г, мм	Максимальные размеры наружного блока, мм	Расчетная нагрузка на основание, кг	Расчетное вырывающее усилие на 1 анкер, кН*	Масса комплекта с креплением, кг
КК–1–ВФ	600 х 900 х 550	550 х 750 х 310	180	0,8	21
КК–2–ВФ	700 х 900 х 550	620 х 800 х 320	180	0,8	23
КК–3–ВФ	900 х 1200 х 600	840 х 960 х 420	210	1.5/2,2**	35
КК–4–ВФ	1050 х 1300 х 650	1000 х 1000 х 440	210	2,0/3.0**	41

Корзины с настенным креплением
Тип корзины	Размер корзины, В х Ш х Г, мм	Максимальные размеры наружного блока, мм	Расчетная нагрузка на основание, кг	Расчетное вырывающее усилие на 1 анкер, кН*	Масса комплекта с креплением, кг
КК–1–НК	600 х 900 х 550	550 х 750 х 310	160	0,5	19
КК–2–НК	700 х 900 х 550	620 х 800 х 320	160	0,5	21
КК–3–НК	900 х 1200 х 600	840 х 960 х 420	200	1.1	33
КК–4–НК	1050 х 1300 х 650	1000 х 1000 х 440	200	1.7	39

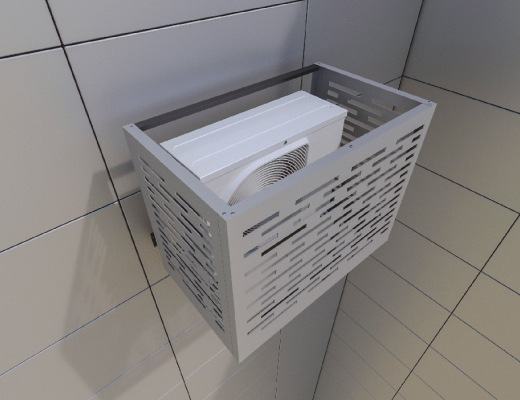

Настенное крепление

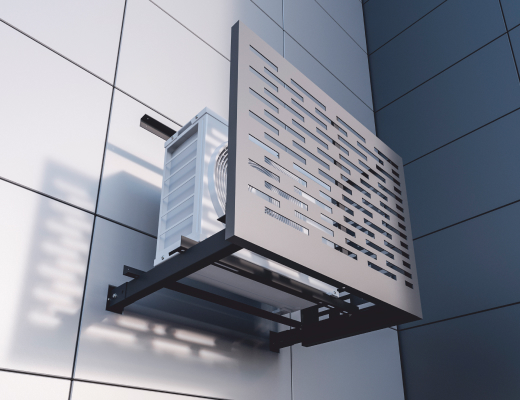

Крепление в составе вентилируемого фасада

Поэтапный монтаж корзины

Дизайн корзин Объекты с корзинами

Ориентировочные размеры, мм

Крепление на любое основание. Крепеж подбирается исходя из расчетных нагрузок и материала несущей стены. Рекомендуемый размер анкера не менее М10х80;
Возможность установки в составе систем навесных вентилируемых фасадов (НВФ);
Поэтапная сборка каркаса позволяет свободно перемещаться строительной люльке во время производства;
Максимальный вес блока кондиционера до 120 кг.

Комплектация

Корзины для кондиционеров поставляются в удобной компактной упаковке и включают в себя:

Материалы и покрытия

Все элементы каркаса и экрана корзины выполняются из оцинкованной стали защищенной атмосферостойким порошковым покрытием. Выбор цвета покрытия осуществляется по каталогу RAL, либо подбирается индивидуально.

Маркировка

KK-1-HK-Rv-RAL9006, где:

KK-1-HK – тип корзины (см. таблицу)
RV – обозначение вида декора
RAL9006 – цвет покрытия

* Безопасная эксплуатация обеспечивается при обеспечении анкером несущей способности, превышающей расчетное вырывающее усилие, представленное в таблице.

** Значения указаны для конфигураций с 2-мя и 3-мя наборами пяток (кронштейнов) соответственно.

Возможно изготовление корзин по индивидуальным размерам.
